液氮罐儲存工件開裂？是什么原因

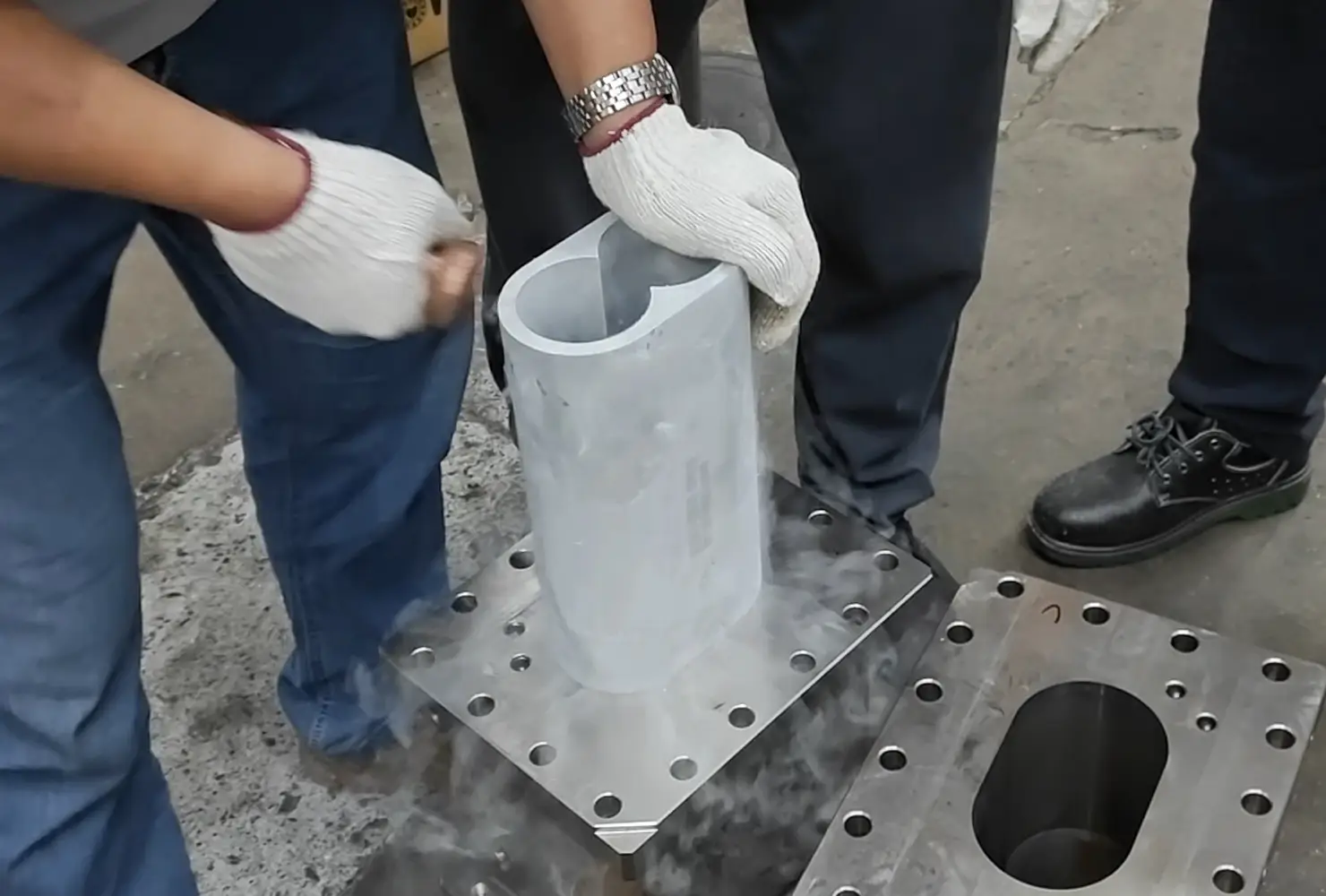

　　在材料改性、刀具加工、模具處理、樣品儲存等工業(yè)場景中，液氮罐通過超低溫儲存，可維持工件、樣品的性能穩(wěn)定性，延長保存時間，但不少用戶在使用過程中，會遇到工件經(jīng)液氮罐超低溫儲存后出現(xiàn)開裂的問題，表現(xiàn)為工件表面出現(xiàn)裂紋、破損，甚至直接斷裂，不僅造成工件報廢、增加生產(chǎn)成本，還可能影響生產(chǎn)進(jìn)度和樣品完整性。深入剖析液氮罐儲存工件開裂的核心原因，結(jié)合不同材質(zhì)工件的儲存特點(diǎn)，提供可落地的規(guī)避方案和應(yīng)急處理技巧，助力用戶減少工件開裂概率，提升超低溫儲存合格率。

　　工件經(jīng)液氮罐超低溫儲存后開裂的本質(zhì)，是儲存過程中工件內(nèi)部產(chǎn)生過大的熱應(yīng)力和組織應(yīng)力，超出工件本身的承受能力，進(jìn)而導(dǎo)致裂紋產(chǎn)生。液氮罐的降溫速率、保溫時間、工件預(yù)處理、材質(zhì)特性、取放操作等，都會影響應(yīng)力的產(chǎn)生與釋放，任何一個環(huán)節(jié)把控不當(dāng)，都可能引發(fā)工件開裂。

　　一、液氮罐儲存工件開裂的核心原因

　　結(jié)合不同材質(zhì)(合金、刀具、模具等)工件的儲存經(jīng)驗(yàn)，工件開裂的原因主要分為5類，覆蓋設(shè)備參數(shù)設(shè)置、工件預(yù)處理、材質(zhì)特性等多個維度，用戶可對照排查：

　　1. 降溫速率過快(最常見原因)

　　將工件直接放入液氮罐，降溫速率過快，會導(dǎo)致工件表面與內(nèi)部溫差急劇增大，表面快速收縮，內(nèi)部溫度較高、收縮較慢，進(jìn)而產(chǎn)生巨大的熱應(yīng)力，當(dāng)熱應(yīng)力超出工件材質(zhì)的抗拉強(qiáng)度時，就會出現(xiàn)開裂。尤其是高硬度、高脆性材質(zhì)(如高速鋼、硬質(zhì)合金)，對降溫速率極為敏感，過快降溫極易引發(fā)開裂。

　　2. 保溫儲存時間不足或過長

　　保溫儲存階段的核心作用是釋放工件內(nèi)部應(yīng)力，若保溫儲存時間不足，工件內(nèi)部應(yīng)力無法充分釋放，冷卻后應(yīng)力集中，易導(dǎo)致開裂;若保溫儲存時間過長，工件內(nèi)部組織發(fā)生異常變化，材質(zhì)變脆，也會增加開裂概率。不同材質(zhì)、不同尺寸的工件，所需保溫儲存時間不同，盲目設(shè)置保溫參數(shù)，極易引發(fā)問題。

　　3. 工件預(yù)處理不到位

　　工件放入液氮罐儲存前，若未進(jìn)行合理的預(yù)處理，也是導(dǎo)致開裂的重要原因。例如，工件表面有裂紋、劃痕、毛刺，超低溫儲存過程中應(yīng)力會在缺陷處集中，引發(fā)開裂;工件未進(jìn)行淬火、回火預(yù)處理，材質(zhì)硬度不均，降溫時收縮不一致，產(chǎn)生應(yīng)力差;工件表面有油污、水分，超低溫儲存時油污凝固、水分結(jié)冰，會加劇應(yīng)力集中，導(dǎo)致開裂。

　　4. 工件材質(zhì)與結(jié)構(gòu)問題

　　部分工件材質(zhì)本身脆性較大、韌性不足(如部分高碳合金)，或工件結(jié)構(gòu)不合理(如壁厚不均、有尖角、鏤空過多)，超低溫儲存過程中應(yīng)力無法均勻分布，易在薄弱部位產(chǎn)生裂紋。此外，工件內(nèi)部存在雜質(zhì)、氣孔，也會降低材質(zhì)強(qiáng)度，增加超低溫儲存開裂的概率。

　　5. 取放及復(fù)溫過程操作不當(dāng)

　　工件從液氮罐取出后，若復(fù)溫速率過快，工件表面與內(nèi)部溫差再次增大，產(chǎn)生二次應(yīng)力，也會導(dǎo)致開裂。不少用戶為提高效率，將超低溫儲存后的工件直接取出放在常溫環(huán)境中，或用熱水、熱風(fēng)快速復(fù)溫，極易引發(fā)裂紋;同時，取放工件時操作粗暴，導(dǎo)致工件碰撞、擠壓，也會誘發(fā)開裂。

　　二、液氮罐儲存工件開裂的規(guī)避方案

　　針對上述成因，結(jié)合不同材質(zhì)工件的儲存特點(diǎn)，從參數(shù)設(shè)置、預(yù)處理、操作規(guī)范等方面，提供全方位的規(guī)避方案，可大幅降低工件開裂概率：

　　1. 優(yōu)化降溫參數(shù)，控制應(yīng)力產(chǎn)生

　　根據(jù)工件材質(zhì)和尺寸，合理控制降溫速率：高硬度、高脆性材質(zhì)(高速鋼、硬質(zhì)合金)，采用階梯式降溫，先將工件放入預(yù)冷設(shè)備降溫至-50℃左右，再轉(zhuǎn)入液氮罐，降溫速率控制在1-5℃/min;普通合金、模具等韌性較好的材質(zhì)，降溫速率控制在5-10℃/min，避免過快降溫。合理設(shè)置保溫儲存時間，一般按工件厚度計算，每10mm保溫儲存1-2小時，確保應(yīng)力充分釋放，同時避免保溫過長導(dǎo)致材質(zhì)變脆。

　　2. 做好工件預(yù)處理，消除潛在隱患

　　放入液氮罐儲存前，對工件進(jìn)行全面檢查，去除表面裂紋、劃痕、毛刺，修復(fù)表面缺陷;根據(jù)工件材質(zhì)，進(jìn)行淬火、回火預(yù)處理，使材質(zhì)硬度均勻，提升韌性，減少超低溫儲存開裂風(fēng)險;徹底清理工件表面的油污、水分，可用無水乙醇擦拭，晾干后再放入液氮罐，避免油污、水分加劇應(yīng)力集中。

　　3. 優(yōu)化工件擺放與結(jié)構(gòu)，均勻分布應(yīng)力

　　在液氮罐內(nèi)擺放工件時，避免工件相互碰撞、擠壓，確保工件受力均勻，可使用專用支架分隔擺放;對于壁厚不均、有尖角的工件，可在薄弱部位包裹保溫棉，減緩降溫速率，避免應(yīng)力集中;若工件結(jié)構(gòu)不合理，可在儲存前進(jìn)行結(jié)構(gòu)優(yōu)化，減少鏤空、尖角等易開裂部位。

　　4. 規(guī)范取放及復(fù)溫操作，釋放殘余應(yīng)力

　　工件從液氮罐取出后，采用緩慢復(fù)溫方式：先將工件放入過渡容器，置于陰涼通風(fēng)處，讓溫度自然回升至-50℃左右，再取出放在常溫環(huán)境中，自然升溫至室溫，避免快速復(fù)溫產(chǎn)生二次應(yīng)力。對于高精密、高脆性工件，可采用階梯式復(fù)溫，逐步提升溫度，充分釋放殘余應(yīng)力;取放工件時輕拿輕放，避免碰撞、擠壓。

　　5. 針對性選擇儲存工藝，適配材質(zhì)特性

　　對于高脆性、易開裂的工件，可采用“預(yù)冷-低溫儲存-保溫-復(fù)溫”的階梯式儲存工藝，減少應(yīng)力突變;對于大型、復(fù)雜工件，可采用分區(qū)儲存方式，確保工件各部位降溫、保溫均勻，避免局部應(yīng)力集中;選擇適配的液氮罐型號，確保罐內(nèi)溫度均勻穩(wěn)定。

　　三、工件開裂后的應(yīng)急處理與后續(xù)改進(jìn)

　　1. 應(yīng)急處理：若發(fā)現(xiàn)工件經(jīng)液氮罐儲存后開裂，立即停止該批次工件儲存，檢查開裂程度，若裂紋較小、不影響使用，可進(jìn)行修復(fù)處理(如焊接、打磨);若裂紋較大、無法修復(fù)，直接報廢，避免后續(xù)使用中發(fā)生斷裂引發(fā)安全事故。

　　2. 后續(xù)改進(jìn)：分析開裂原因，針對性調(diào)整儲存參數(shù)(如降低降溫速率、延長保溫儲存時間);優(yōu)化工件預(yù)處理流程，消除表面缺陷和材質(zhì)不均問題;若為材質(zhì)或結(jié)構(gòu)問題，調(diào)整工件材質(zhì)或優(yōu)化結(jié)構(gòu)，規(guī)范取放及復(fù)溫操作，避免同類問題再次發(fā)生。

　　總結(jié)：液氮罐儲存工件開裂，核心是應(yīng)力控制不當(dāng)或工件本身存在隱患，通過優(yōu)化儲存參數(shù)、做好預(yù)處理、規(guī)范操作，即可有效規(guī)避。結(jié)合工件材質(zhì)特性，針對性調(diào)整儲存工藝，不僅能減少工件報廢率、降低生產(chǎn)成本，還能提升超低溫儲存效果，充分發(fā)揮液氮罐的設(shè)備效能。
